新品速遞——高可靠性AC-DC 功率因數校正變換器

發布時間：

2024-04-03

來源：

作者：

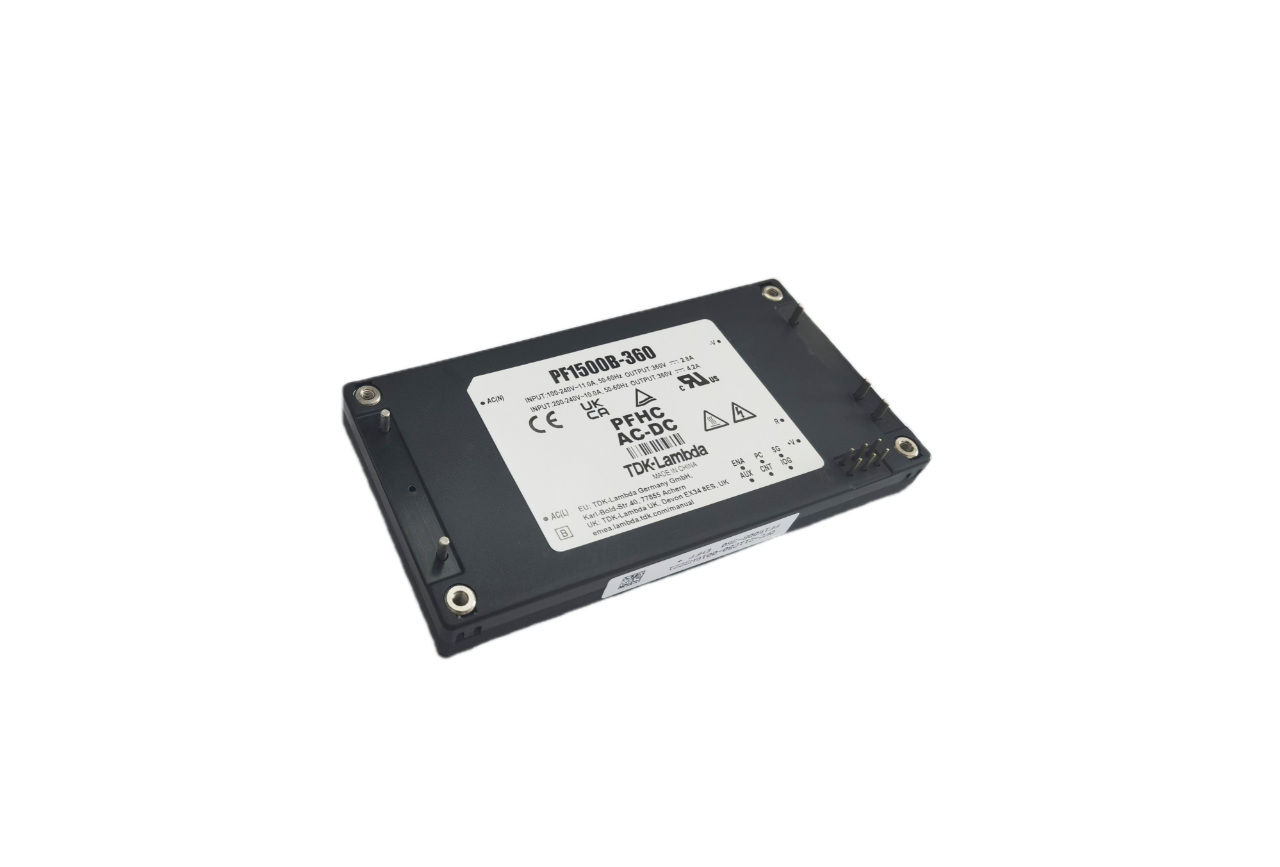

TDK 公司宣布推出高可靠性，寬范圍輸入功率因數校正專用AC-DC模塊電源“PF1500B-360”。該產品自2022年11月1日起接受訂購。

寬范圍輸入功率因數校正專用AC-DC變換器PF1500B-360在230VAC輸入下，額定輸出功率為1512W，有標準螺紋孔安裝，通孔安裝等多種細分型號可供選擇。PF1500B-360輸出為出廠預設的360VDC固定電壓。

PF1500B-360額定輸入電壓范圍為85VAC – 265VAC，內置過壓保護，過溫保護和過功率保護，支持ON/OFF控制功能。

PF1500B-360采用緊湊型結構設計，功率部分采用導熱性能優異的鋁基板工藝，功率器件與散熱鋁基板之間通過焊接方式傳導熱量，極低的熱阻可以確保功率器件內核溫度在惡劣環境或大沖擊負載條件下依然具備足夠裕量。其控制電路采用雙層架空設計，利用空氣隔熱層將光耦等關鍵器件與發熱量較大的功率部分隔絕開來，避免功率器件向控制電路的熱量傳導、累積帶來的整體可靠性降低。

PF1500B-360具備主動式均流功能。當PF1500B-360工作在并聯輸出狀態下，可通過IOG引腳實現各臺電源運行狀態獨立實時偵測。內建均流功能可以協助客戶將輸出功率均勻分配，滿足客戶整體系統高可靠性要求。

PF1500B-360采用成熟可靠的固定頻率拓撲結構，其具備高效率、高可靠性、長壽命和低噪聲特色。PF1500B-360優化設計了功率因素和轉換效率，當輸入為230VAC時，即使只輸出10%的輕載，其實測轉換效率也高達95%以上，若輸出負載高于40%，其實測轉換效率會進一步提升至97%以上。PF1500B-360成熟的拓撲結構和出色的內部熱管理可確保輸出帶高達2200uF電容負載啟動，從容應對大電容負載的沖擊。

新一代功率因數校正專用AC-DC模塊電源PF1500B-360為標準全磚尺寸，僅有 116.8mm 長、61mm寬、12.7mm高。其內建13V 10mA 輔助電源，方便用戶直接用于狀態偵測或遠程控制應用，從而有效精簡系統電路，節約電路板空間，降低系統設計成本。

所有PF1500B-360型號均符合 IEC/EN/UL 62368-1安全標準，并帶有符合低壓和RoHS 指令的 CE 和UKCA標志。

主要應用：

高端工業設備、半導體制造和封裝測試設備、機器人、科研設備等。

主要特性和優勢：

高可靠性、緊湊型標準全磚尺寸、長壽命設計

滿足85VAC~265VAC寬范圍輸入

功率因素0.99

內建均流功能，提供電源狀態偵測端口IOG

內建13V 10mA 輔助電源

效率高達97.5%，10%輕載條件下也可實現95%高效率，低空載損耗

輸出抗負載沖擊能力強，可帶高達2700uF電容啟動

內建過壓、過溫和過功率保護，支持ON/OFF控制

主要規格：

（寬范圍輸入功率因數校正專用AC-DC模塊電源）

產品系列	PF1500B-360
輸入電壓	85VAC ~ 265VAC
輸出電壓	360VDC (固定電壓)
額定功率	1008W @ 115VAC	1512W @ 230VAC
實測效率	96%	97.5%
實測功率因素	0.999 @ 115VAC	0.998 @ 230VAC
工作溫度	-40℃ ~ 100℃（金屬底板溫度）
過功率保護	支持
過壓/過溫保護	支持
并聯	支持
輔助電源	13V（典型值） 10mA
絕緣耐壓	輸入-機殼 2.5kVAC
安規	IEC/EN/UL 62368-1
尺寸	61x12.7x116.8 （mm）
