高效、高可靠性1/4磚軌道交通行業專用 DC-DC模塊電源系列 CN50B110, CN100B110, CN150B110

發布時間：

2024-07-26

來源：

作者：

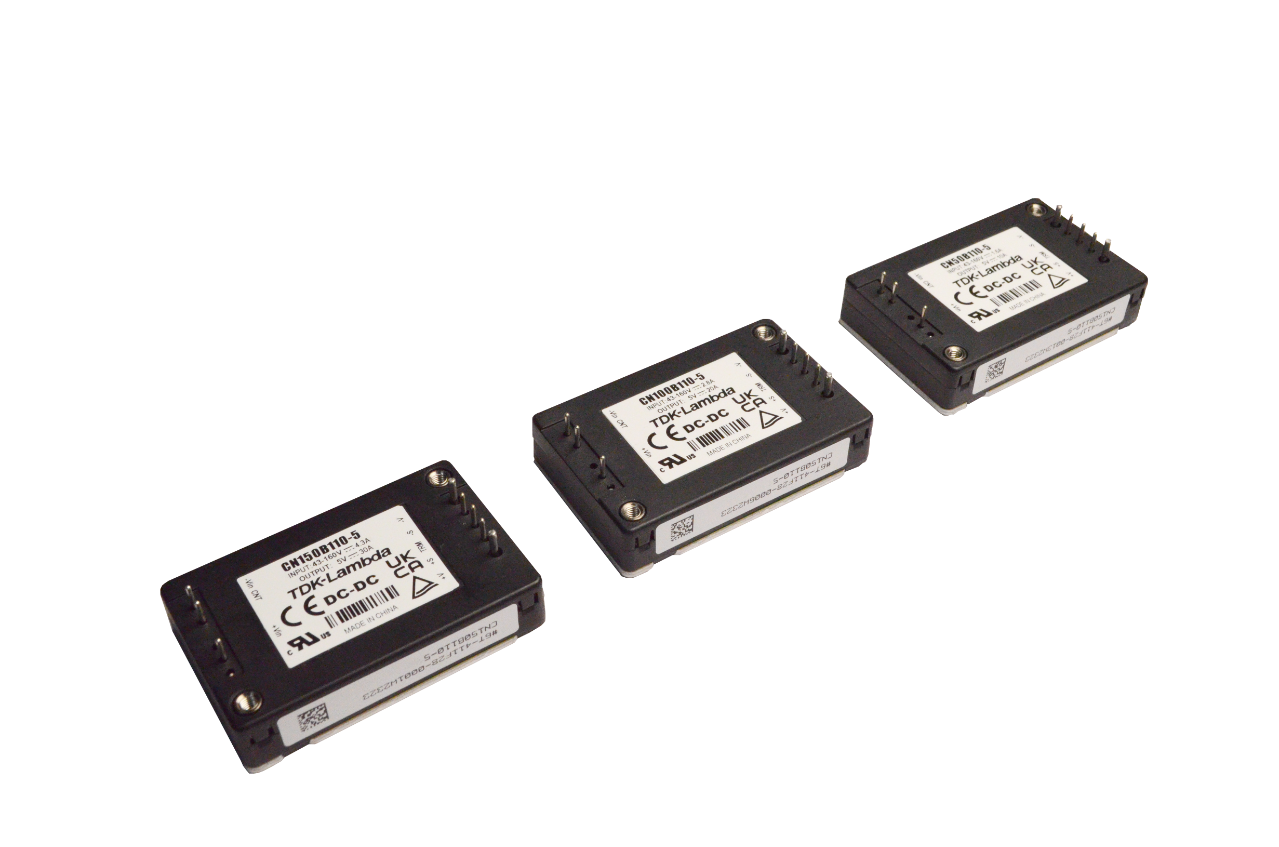

TDK 公司宣布旗下TDK-Lambda品牌推出4:1寬范圍輸入軌道交通行業專用DC-DC模塊電源CN50B110，CN100B110，CN150B110系列產品。相同封裝提供50W、100W和150W共3種額定功率產品，額定輸出電壓可選5V、12V、15V、24V和48V。

優化的拓?fù)湟约敖Y(jié)構設計，使得該系列產品具有高功率密度、高效率（93%）、高可靠性的特性，產品從輕負載至滿載范圍內均實現高效轉換，顯著減少損耗以及發熱，可選擇散熱器或?qū)崃總鲗?dǎo)到冷板的冷卻方式，該系列產品可在環境溫度-40°C - 85°C，底板溫度-40°C - 100°C，輸出功率無降額工況下可靠運行。對比市面同類產品，整體性能先進。

CN50B110， CN100B110， CN150B110系列采用行業標準1/4磚封裝，長58.3mm，寬37.2mm，高12.7mm (2.30x 1.46 x 0.5英寸)，可實現緊湊型設計。標準品引腳長度為5.0±0.5mm，此外還可提供短引腳（3.0±0.5mm）的輔助產品（*/S）。

寬額定輸入電壓范圍43~160Vdc，可兼容110Vdc或72Vdc直流供電系統的寬范圍輸入應用。標準型號內置遙控開/關、遠端遙測以及輸出電壓調節功能。另外還可選擇具有一路7-11V (10mA)的輔助電源型號，輔助電源可為系統中監測、待機控制等電路供電，可省去額外獨立輔助電源，有效節約電路板空間，降低系統設計成本。

該系列產品輸入至輸出屬于加強型絕緣設計，絕緣耐壓規格為：輸入-輸出3kVac，輸入-機殼2.5kVac，輸出-機殼500Vac。基于5000m海拔高度，產品取得IEC/EN/UL/CSA 62368-1 安規認證，并帶有CE / UKCA標識，符合低電壓和RoHS指令。滿足IEC61373-類別1-級別B (沖擊與振動標準)，通過必要的外部電路，符合EN50155以及EN45545-2標準。

產品應用

軌道交通

鐵路牽引與制動：	牽引控制器(TCU)、制動控制器(BCU)
車載信號系統：	列車自動防護系統(ATP)、車載人機界面 (DMI)、應答器(BTM)
車站設備：	PIS、軌交屏蔽門
軌旁設備：	地面信號平臺、道岔控制器

機器人、AGV、科研設備等

特性和優勢

緊湊型尺寸：標準的1/4磚
高工作效率：高達 93%，輕載到滿載實現高效率
寬電壓輸入：43Vdc~160Vdc， 4:1寬范圍
寬工作溫度：-40℃~100℃(基板溫度)，無降額工況下可靠運行
內置多功能：遙控開關，遠端補償，可選輔助電源
高工作海拔：可在高達5,000米環境下運行

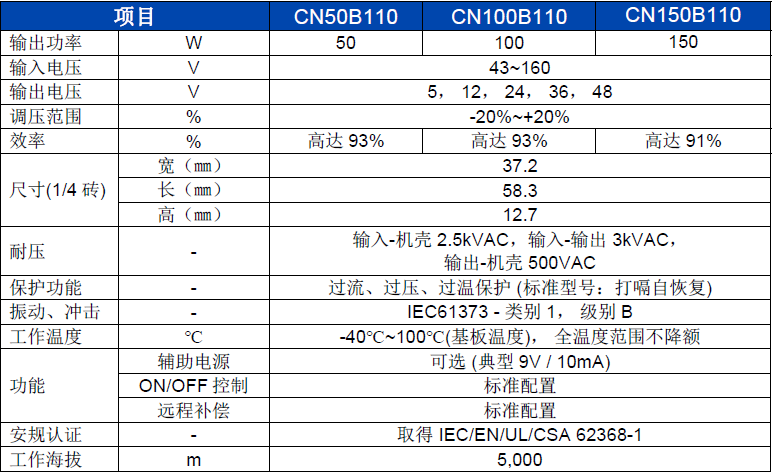

主要規格
