新品速遞——4:1寬輸入范圍40W和60W DC-DC轉換器PXD系列，2"x1"尺寸，六面屏蔽有效降低輻射EMI

發布時間：

2023-09-12

來源：

作者：

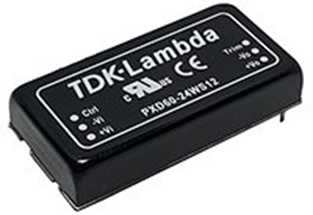

TDK公司宣布推出額定功率為40W和60W的TDK-Lambda PXD系列2"x1" DC-DC轉換器。寬輸入電壓范圍9 - 36Vdc 或18 - 75Vdc，該系列轉換器有銅質外殼提供六面屏蔽，可有效降低EMI，從而簡化系統合規性設計。PXD系列適用于工業控制，電信/數據通信、測試、測量和電池供電設備等。

PXD40和PXD60轉換器有3.3, 5, 12, 15, 24和48Vdc單輸出電壓型號，并且還有±12, ±15和±24Vdc雙輸出電壓型號。通過調壓功能，單輸出型號可以調整其輸出電壓以補償線壓降或提供非標準系統電壓。寬輸入范圍有助于通過一個型號涵蓋多個標稱電壓來減少庫存。

所有型號標配有一個負邏輯遠程開/關功能，此功能可將輸入電流降低至3mA，在待機模式下延長便攜設備電池壽命。電源沒有最小負載要求，具有輸出過壓保護，過流保護和過溫保護。

該系列電源效率高達93%，功率損耗降至最低，使產品能工作在外殼溫度-40°C - +105°C條件下。使用選配散熱器和/或系統氣流，可以減少輸出功率降額。

所有型號均帶有低電壓和RoHS指令的CE和UKCA標識，并通過IEC/UL/CSA/EN 62368-1安規認證。該系列輸入到輸出和輸入到外殼隔離為1,600Vdc。

主要應用

• 工業控制，電信/數據通信、測試、測量和電池供電設備。

主要特點和優點

• 4:1寬輸入范圍

• 緊湊型2" x 1"工業封裝

• 通過安規認證IEC/UL/CSA/EN 62368-1

• 空載功耗低

• 6面屏蔽

關鍵指標

型號		PXD40	PXD60
輸入電壓范圍	Vdc	9-36 或36-75
輸出電壓	Vdc	3.3,5,12,15,24,48,或 ±12,±15,±24雙輸出
最大輸出功率	W	40	60
效率	%	最大93
空載輸入電流	mA	3（典型值,當使用遙控開/關功能時）
尺寸 (LxWxH)	mm	50.8x25.4x10.2（不帶散熱器）
安規認證		IEC/UL/CSA/EN 62368-1
